Ref: 7275202

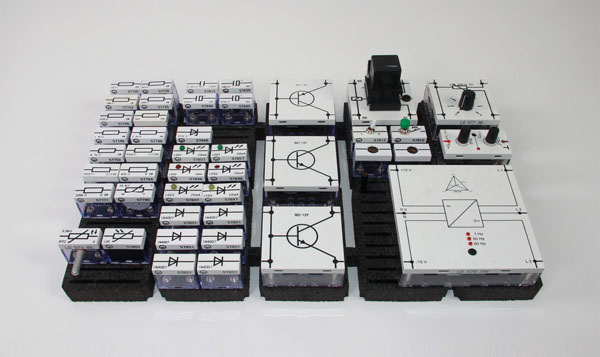

Valise complète pour l'électricité/électronique en automobiles - Eléments enfichable STE
Equipement STE A1.1.1.1. avec Valise, alimentation CC, CA, GBF, cavaliers
Kit STE 7275201 dans la mallette d'expérimentation 7399321.
Celle-ci est équipée de :
plaque de connexion à grille DIN A3 avec douilles de sécurité de 4 mm
Alimentation CA/CC ±15 Vmax, réglable
Générateur de fonctions 200 kHz
Les éléments STE peuvent être insérés dans le couvercle amovible pour le stockage.
L'équipement A1.1.1.1 couvre les thèmes suivants :
- circuit électrique, - résistance ohmique,
- sources de courant et de tension, - condensateur,
- bobine, - transformateur,
- relais, - résistances spéciales telles que les CTN, CTP ou LDR,
- diode, - diode Z,
- LED, - transistor et thyristor.
Pour finir, cet équipement permet la réalisation et l'étude des circuits appliqués de l'électronique automobile, comme par ex. :
- le compte-tours électronique,
- le régulateur de tension électronique pour les alternateurs
- ou le calculateur transistorisé pour l'allumage à déclenchement par rupteur.
Caractéristiques techniques :
Tension d'alimentation: 230 VAC, 50/60 Hz
Matériel livré :
- Valise 7399321, complet avec alimentations électriques
- Équipement STE 7275201
- Câble de raccordement au réseau
1 501 85 Adaptateur 4-mm-Stecker/4-mm-Buchse
1 505 07 Lampe à incandescence 4 V/0,16 W, E10, série 10
1 505 08 Lampe à incandescence 12 V/3 W, E10, série 10
1 505 09 Lampe à incandescence 12 V/0,1 A, E10, série 10
1 577 20 Prise de courant 10 Ohm, STE 2/19
1 577 28 Support 47 Ohm, STE 2/19
1 577 32 Support 100 Ohm, STE 2/19
1 577 35 Résistance 200 Ohm, STE 2/19
1 577 40 Résistance 470 Ohm, STE 2/19
1 577 44 Résistance 1 kOhm, STE 2/19
1 577 46 Résistance 1.5 kOhm, STE 2/19
1 577 48 Résistance 2,2 kOhm, STE 2/19
1 577 52 Résistance 4,7 kOhm, STE 2/19
2 577 56 Résistance 10 kOhm, STE 2/19
1 577 64 Résistance 47 kOhm, STE 2/19
1 577 71 Résistance 220 kOhm, STE 2/19
1 577 80 Support d'écartement 10 kOhm, STE 2/19
1 577 90 Potentiomètre 220 Ohm, STE 4/50
1 578 02 Support photographique LDR 05, STE 2/19
1 578 05 NTC-Widerstand 2,2 kOhm, STE 2/19
1 578 13 condensateur 0,22 µF, STE 2/19
1 578 39 condensateur (Elko) 100 µF, STE 2/19
2 578 40 condensateur (Elko) 470 µF, STE 2/19
1 578 46 Z-Diode 6,2, 2 W, STE 2/19
2 578 47 LED jaune, STE 2/19
2 578 48 LED rouge, STE 2/19
6 578 51 Diode 1N4007, STE 2/19
2 578 57 LED verte , STE 2/19
2 578 67 Transistor BD 137, NPN, E.u., STE 4/50
1 578 74 Transistor BD 138, PNP, O.E., STE 4/50
1 578 795 Prise de courant 3×12 V, STE 6/100
2 579 06 Support E10, haut, STE 2/19
1 579 10 Bouton poussoir, STE 2/19
1 579 13 Interrupteur STE 2/19
1 579 163 Générateur PWM/PFM, STE 2/50
1 758 207 Relais Kfz, STE 4/50
Celle-ci est équipée de :
plaque de connexion à grille DIN A3 avec douilles de sécurité de 4 mm
Alimentation CA/CC ±15 Vmax, réglable
Générateur de fonctions 200 kHz
Les éléments STE peuvent être insérés dans le couvercle amovible pour le stockage.
L'équipement A1.1.1.1 couvre les thèmes suivants :
- circuit électrique, - résistance ohmique,
- sources de courant et de tension, - condensateur,
- bobine, - transformateur,
- relais, - résistances spéciales telles que les CTN, CTP ou LDR,
- diode, - diode Z,
- LED, - transistor et thyristor.
Pour finir, cet équipement permet la réalisation et l'étude des circuits appliqués de l'électronique automobile, comme par ex. :
- le compte-tours électronique,
- le régulateur de tension électronique pour les alternateurs
- ou le calculateur transistorisé pour l'allumage à déclenchement par rupteur.
Caractéristiques techniques :
Tension d'alimentation: 230 VAC, 50/60 Hz
Matériel livré :
- Valise 7399321, complet avec alimentations électriques
- Équipement STE 7275201
- Câble de raccordement au réseau
1 501 85 Adaptateur 4-mm-Stecker/4-mm-Buchse
1 505 07 Lampe à incandescence 4 V/0,16 W, E10, série 10
1 505 08 Lampe à incandescence 12 V/3 W, E10, série 10
1 505 09 Lampe à incandescence 12 V/0,1 A, E10, série 10
1 577 20 Prise de courant 10 Ohm, STE 2/19
1 577 28 Support 47 Ohm, STE 2/19
1 577 32 Support 100 Ohm, STE 2/19
1 577 35 Résistance 200 Ohm, STE 2/19
1 577 40 Résistance 470 Ohm, STE 2/19
1 577 44 Résistance 1 kOhm, STE 2/19
1 577 46 Résistance 1.5 kOhm, STE 2/19
1 577 48 Résistance 2,2 kOhm, STE 2/19
1 577 52 Résistance 4,7 kOhm, STE 2/19
2 577 56 Résistance 10 kOhm, STE 2/19
1 577 64 Résistance 47 kOhm, STE 2/19
1 577 71 Résistance 220 kOhm, STE 2/19
1 577 80 Support d'écartement 10 kOhm, STE 2/19
1 577 90 Potentiomètre 220 Ohm, STE 4/50
1 578 02 Support photographique LDR 05, STE 2/19
1 578 05 NTC-Widerstand 2,2 kOhm, STE 2/19
1 578 13 condensateur 0,22 µF, STE 2/19
1 578 39 condensateur (Elko) 100 µF, STE 2/19
2 578 40 condensateur (Elko) 470 µF, STE 2/19
1 578 46 Z-Diode 6,2, 2 W, STE 2/19
2 578 47 LED jaune, STE 2/19
2 578 48 LED rouge, STE 2/19
6 578 51 Diode 1N4007, STE 2/19
2 578 57 LED verte , STE 2/19
2 578 67 Transistor BD 137, NPN, E.u., STE 4/50
1 578 74 Transistor BD 138, PNP, O.E., STE 4/50
1 578 795 Prise de courant 3×12 V, STE 6/100
2 579 06 Support E10, haut, STE 2/19
1 579 10 Bouton poussoir, STE 2/19
1 579 13 Interrupteur STE 2/19
1 579 163 Générateur PWM/PFM, STE 2/50
1 758 207 Relais Kfz, STE 4/50
Poids: 20 Kg Delai de livraison estimé : 12 semaines
