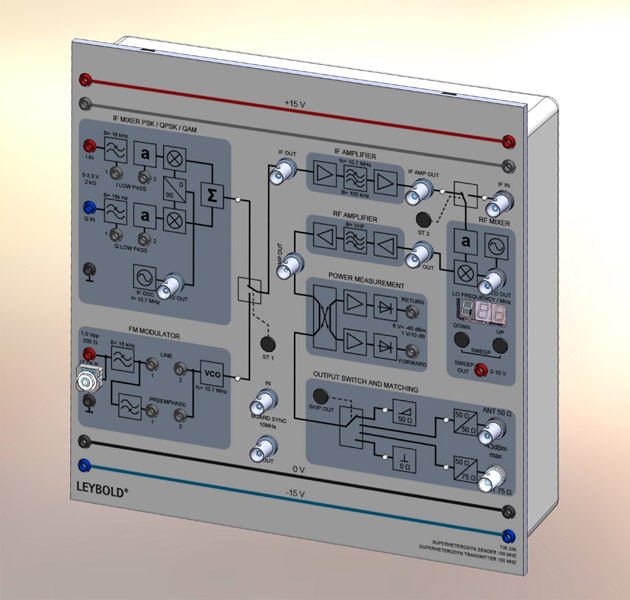

Module d'émission compact (TPS) pour la génération d'un signal de moins de 50nW dans la bande VHF (88-100MHz).
Ce signal d'émission est généré par l'injection d'un signal modulé en bande de base via une structure superhétérodyne.
Le module est conçu de manière discrète à des fins de formation, de sorte que des mesures peuvent être effectuées sur tous les filtres et les étages de mixage avec un oscilloscope ou un analyseur de spectre.
Avec le récepteur superhétérodyne, il est ainsi possible de construire un système d'entraînement compact.
L'objectif de ce système de formation est de familiariser les étudiants de premier cycle en technique de communication, les apprentis en technique de radio et de télévision ainsi que les futurs techniciens en radar et en radio avec les installations radio modernes.

Caractéristiques techniques:
Entrées : 2 entrées analogiques pour le signal de la bande de base (douilles de sécurité de 4mm)
Largeur de bande d'entrée : 20KHz
Signal de sortie : 90-100MHz
Puissance de sortie : 40nW
Alimentation : externe 15 V / 0V / -15V via les prises de sécurité 4mm

Poids: 0.57 Kg
Delai de livraison estimé : 12 semaines
