Ref: 773050

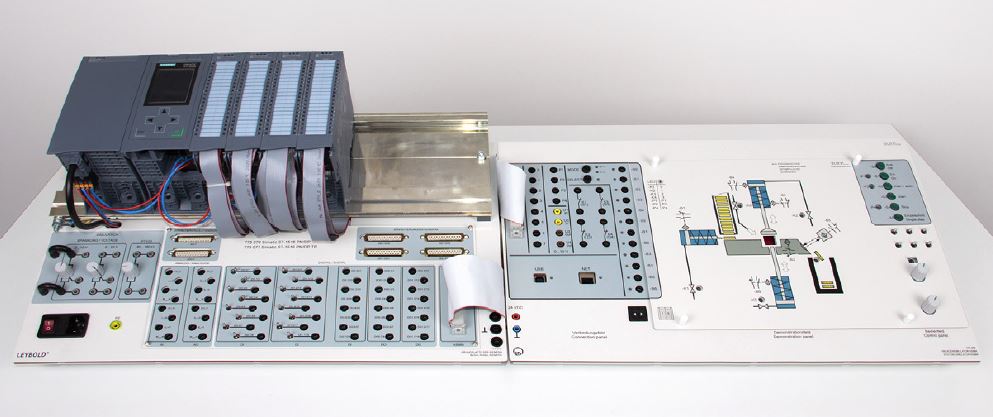

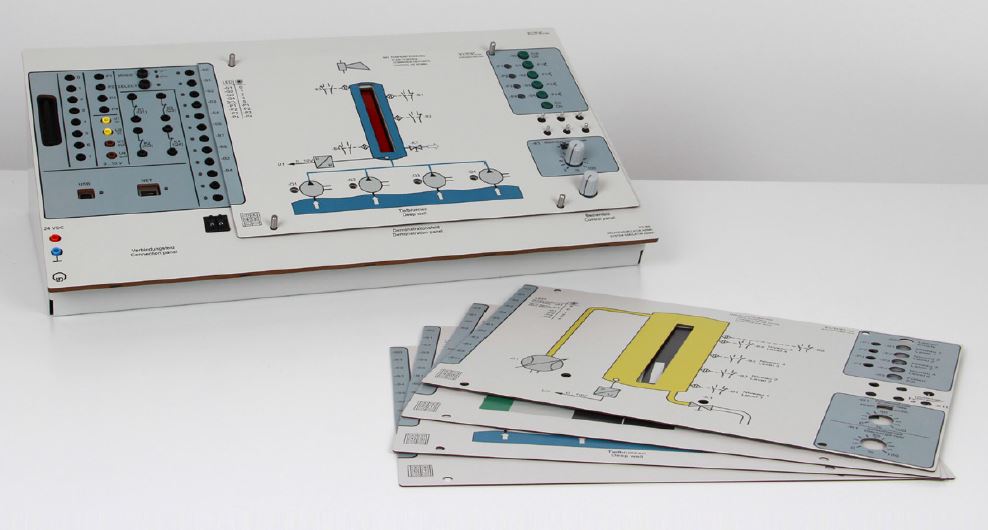

Simulateur de processus industriels ASIMA-4 version II, avec fiche 4 mm de sécurité

panier
Ajouter au panier

N/A

panier
Ajouter au panier

pdf
Fiche technique

Le simulateur de système" Advance "II simule des systèmes représentés par des masques.
Le commutateur de sélection compare le logiciel de l'ASIMA II et le masque.
Un stagiaire ou un étudiant doit développer indépendamment un programme pour un automate après avoir accompli l'opération, et le tester au simulateur.
En plus de la littérature, un cours COM3LAB est également disponible, qui communique avec l'appareil via un câble USB ou un câble Ethernet.

Il existe 33 masques disponibles qui fournissent jusqu'à 5 instructions de travail pour chacune des installations de développement de programme pour les stagiaires et les étudiants.
L'unité est livrée avec des douilles de sécurité de 4 mm ou un câble plat de 50 mm connecté à un automate ou à un petit contrôleur.

Caractéristiques techniques :
Entrées et sorties
12 entrées numériques, 12 sorties numériques
2 entrées analogiques, 2 sorties analogiques
4 relais avec contact NF
Éléments de commande et d'affichage:
6 boutons-poussoirs, 6 interrupteurs tactiles, 33 DEL
2 potentiomètres avec 0 ... 10 V DC
1 Graphique à barres de 24 segments
Les entrées et sorties numériques sont conçues pour 24V
Les entrées et sorties analogiques sont conçues pour 0 ... 10 V DC
L'appareil nécessite une alimentation externe de 24 V DC, 0,7 A max.
Prise USB
Prise LAN



Poids: 5 Kg
Delai de livraison estimé : 16 semaines


Ref: 77304901

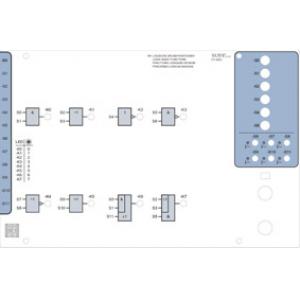

Masque M1 pour ASIMA: Fonctions logiques de base
Nécessite un API: 12 entrées Numériques - 8 sorties Numériques

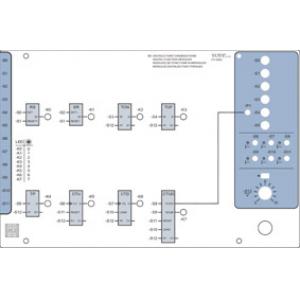

Ref: 77304902
Masque M2 pour ASIMA: Composants fonctionnels numériques
Nécessite un API: 12 entrées Numériques - 9 sorties Numériques -1 entrée analogique


Ref: 77304903

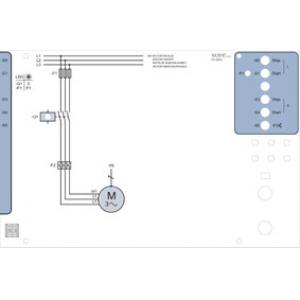

Masque M3 pour ASIMA: Moteur MARCHE/ARRÊT
Nécessite un API: 5 entrées Numériques - 1 sortie Numérique


Ref: 77304904

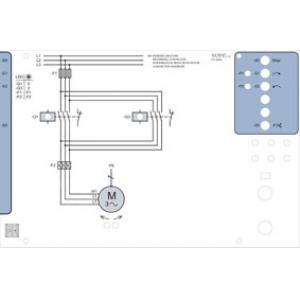

Masque M4 pour ASIMA: Contacteur inverseur
Nécessite un API: 4 entrées Numériques - 2 sorties Numériques


Ref: 77304905
Masque M5 pour ASIMA: Montage étoile-triangle
Nécessite un API: 3 entrées Numériques - 3 sorties Numériques

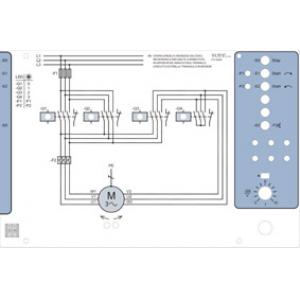

Ref: 77304906
Masque M6 pour ASIMA: Commutation étoile-triangle à inversion de pôles
Nécessite un API: 4 entrées Numériques - 4 sorties Numériques -1 entrée analogique


Ref: 77304907

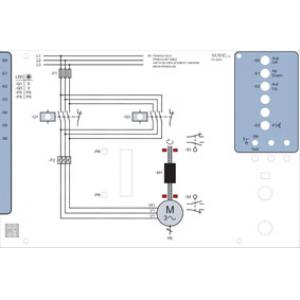

Masque M7 pour ASIMA: Commande d'un axe linéaire
Nécessite un API: 7 entrées Numériques - 4 sorties Numériques

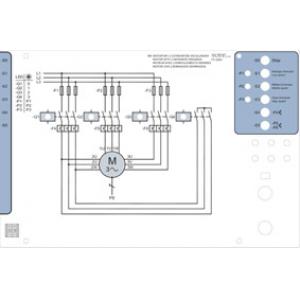

Ref: 77304909
Masque M9 pour ASIMA: Moteur avec 2 enroulements
Nécessite un API: 6 entrées Numériques - 4 sorties Numériques


Ref: 77304910

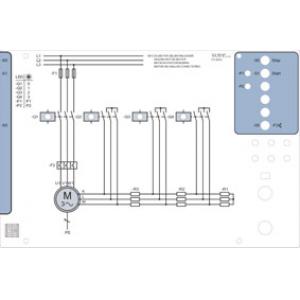

Masque M10 pour ASIMA: Démarreur de moteur asynchrone à rotor bobiné
Nécessite un API: 3 entrées Numériques - 5 sorties Numériques


Ref: 77304911

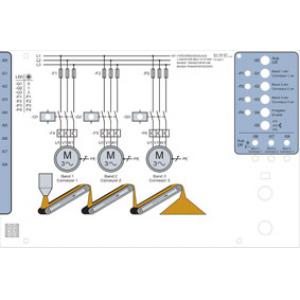

Masque M11 pour ASIMA: Bande transporteuse
Nécessite un API: 9 entrées Numériques - 4 sorties Numériques

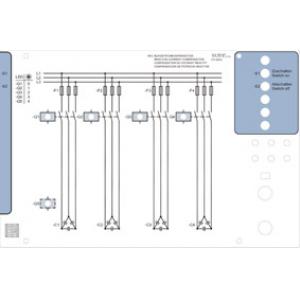

Ref: 77304912
Masque M12 pour ASIMA: Compensation du courant réactif
Nécessite un API: 2 entrées Numériques - 5 sorties Numériques


Ref: 77304913

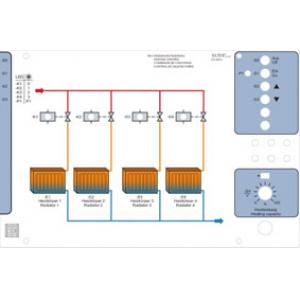

Masque M13 pour ASIMA: Commande de chauffage
Nécessite un API: 4 entrées Numériques - 5 sorties Numériques -1 entrée analogique


Ref: 77304914

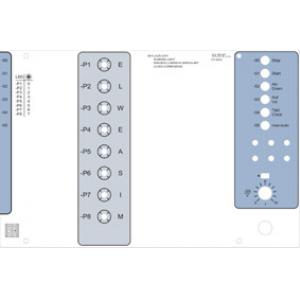

Masque M14 pour ASIMA: Bandeau lumineux déroulant
Nécessite un API: 6 entrées Numériques - 8 sorties Numériques -1 entrée analogique


Ref: 77304915

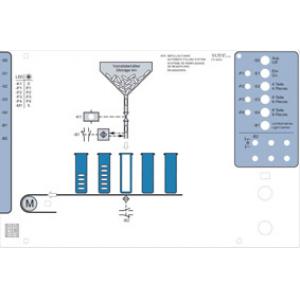

Masque M15 pour ASIMA: Processus de mise en flacon de comprimés
Nécessite un API: 7 entrées Numériques - 6 sorties Numériques


Ref: 77304916

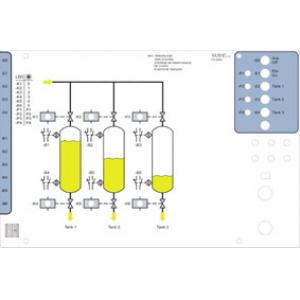

Masque M16 pour ASIMA: Système de remplissage de cuves
Nécessite un API: 11 entrées Numériques - 10 sorties Numériques


Ref: 77304917

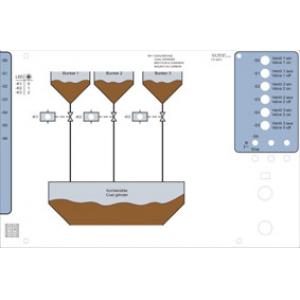

Masque M17 pour ASIMA: Broyeur à charbon
Nécessite un API: 7 entrées Numériques - 3 sorties Numériques


Ref: 77304919

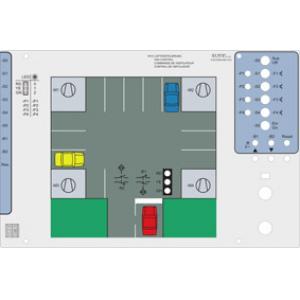

Masque M19 pour ASIMA: Commande des feux d'un carrefour
Nécessite un API: 9 entrées Numériques - 7 sorties Numériques

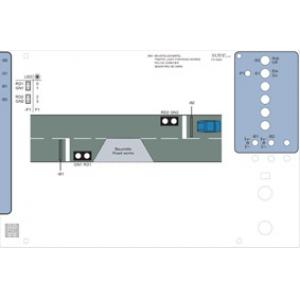

Ref: 77304920
Masque M20 pour ASIMA: Feu de chantier
Nécessite un API: 4 entrées Numériques - 5 sorties Numériques


Ref: 77304921

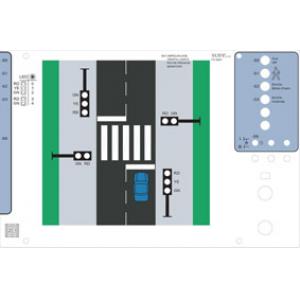

Masque M21 pour ASIMA: Feu de passage pour piétons
Nécessite un API: 5 entrées Numériques - 5 sorties Numériques


Ref: 77304922

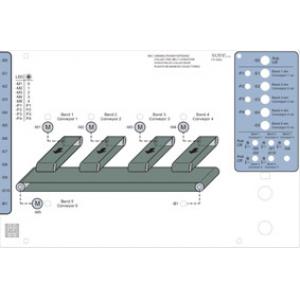

Masque M22 pour ASIMA: Convoyeur collecteur
Nécessite un API: 12 entrées Numériques - 9 sorties Numériques


Ref: 77304923

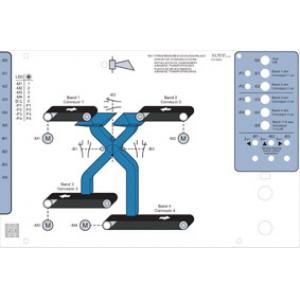

Masque M23 pour ASIMA: Installation de chargement à bandes transporteuses
Nécessite un API: 10 entrées Numériques - 9 sorties Numériques

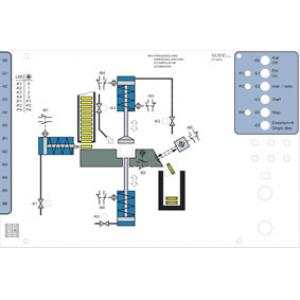

Ref: 77304918
Masque M18 pour ASIMA: Estampilleuse
Nécessite un API: 12 entrées Numériques - 6 sorties Numériques


Ref: 77304940

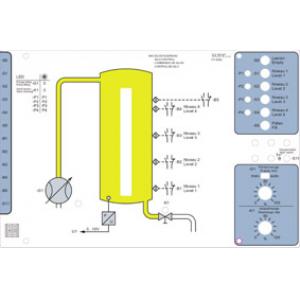

Masque M40 pour ASIMA: Commande de silos
Nécessite un API: 12 entrées Numériques-6 sorties Numériques-2 entrées analogique-1 sortie ana.


Ref: 77304941

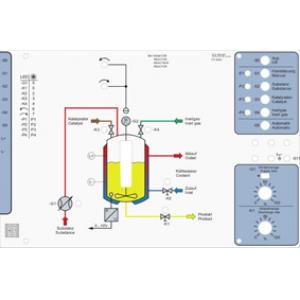

Masque M41 pour ASIMA: Réacteur
Nécessite un API: 8 entrées Numériques-8 sorties Numériques-1 entrée analogique


Ref: 77304942

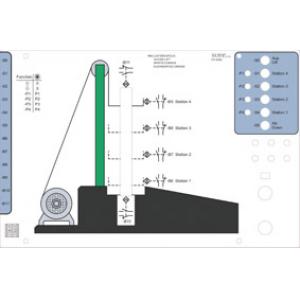

Masque M42 pour ASIMA: Monte-charge
Nécessite un API: 12 entrées Numériques-6 sorties Numériques

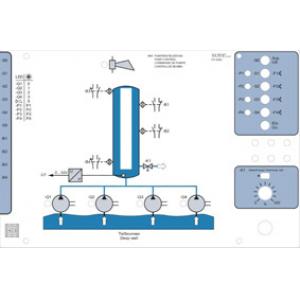

Ref: 77304943
Masque M43 pour ASIMA: Commande de pompe
Nécessite un API: 9 entrées Numériques-9 sorties Numériques-1 entrées analogique


Ref: 77304944

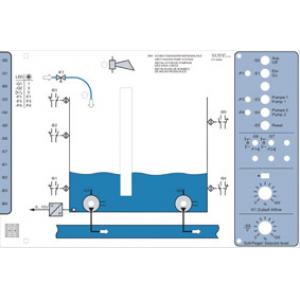

Masque M44 pour ASIMA: Installation de pompage des eaux usées
Nécessite un API: 12 entrées Numériques-6 sorties Numériques-2 entrées analogique


Ref: 77304945

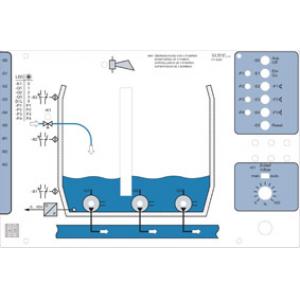

Masque M45 pour ASIMA: Surveillance de 3 pompes
Nécessite un API: 7 entrées Numériques-4 sorties Numériques-1 entrée analogique-1 sortie ana.


Ref: 77304946

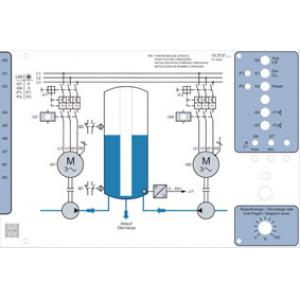

Masque M46 pour ASIMA: Installation de pompage (pression)
Nécessite un API: 9 entrées Numériques-4 sorties Numériques-2 entrées analogiques


Ref: 77304947

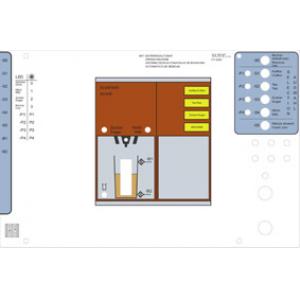

Masque M47 pour ASIMA: Distributeur automatique de boissons
Nécessite un API: 7 entrées Numériques-8 sorties Numériques

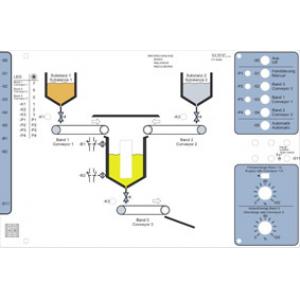

Ref: 77304948
Masque M48 pour ASIMA: Malaxeur
Nécessite un API: 9 entrées Numériques-10 sorties Numériques


Ref: 77304949

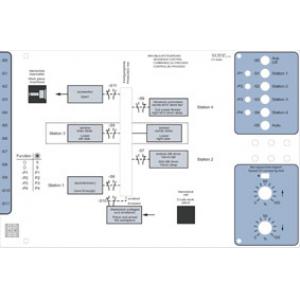

Masque M49 pour ASIMA: Commande séquentielle


Ref: 8-2600001-000-10-0

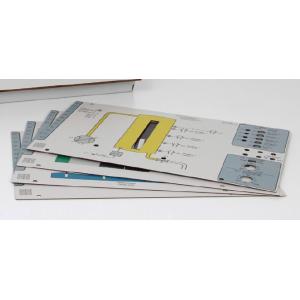

Pochette de rangement masques pour ASIMA, 410 mm x 320 mm x 10 mm


Ref: 773048

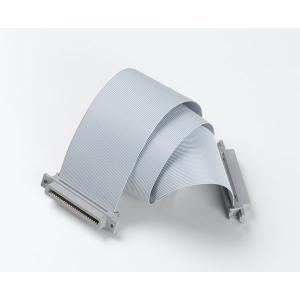

Câble plat 50 voies, 700 mm pour raccordement API - ASIMA


Ref: 773041
Trainer LOGO! 8 12/24 avec entrées sorties sur douilles 4 mm et interrupteurs de simulation
12x entrées numérique, 8 sorties numériques, 2x entrées analogies 0...10V


Ref: 773072
Simatic API S7-1512C-1 PN TP avec boîtiers d'entrées sorties en fiche 4 mm, simulateur d'entrées
avec Package logiciel TIA - Portal
