P1.5.3.4 Oscillations de torsion forcées harmoniques et chaotiques - tracé avec CASSY

Pour étudier le passage des oscillations forcées harmoniques aux oscillations chaotiques, le moment de rappel linéaire exercé sur le pendule de torsion est modifié de façon adéquate au cours de l' expérience P1.5.3.4 en ajoutant une masse marquée supplémentaire.
Le moment de rappel correspond désormais à un potentiel ayant deux minima, c'est-à-dire deux positions d'équilibre.

Si le pendule est excité à fréquence constante, il peut osciller autour du minimum gauche, du minimum droit ou entre les deux minima.
Pour des fréquences fixées, on ne peut pas prévoir quand le pendule va changer de minimum.
On dit que le pendule oscille chaotiquement.

Équipement comprenant :

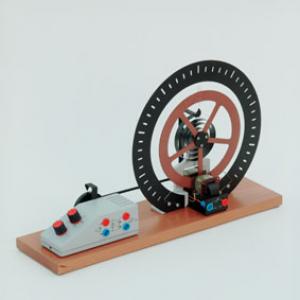

1 346 00 Pendule de Pohl

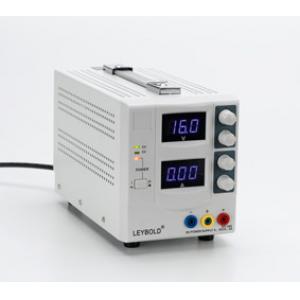

1 521 546 Alimentation CC 0...16 V/0...5 A
1 562 793 Adaptateur secteur pour pendule de Pohl
1 524 013 Sensor-CASSY 2
1 524 220 CASSY Lab 2
1 524 082 Capteur de rotation S
1 531 120 Multimètre LDanalog 20
2 500 441 Câble de connexion 19 A, 100 cm, rouge
2 500 442 Câble de connexion 19 A, 100 cm, bleu
1 En complément : PC avec Windows XP/Vista/7/8/10 (x86 ou x64)
