P1.7.4.1 Réflexion des ondes ultrasonores planes sur une surface plane

Le but de l' expérience est de vérifier la loi de la réflexion «angle d'incidence = angle de réflexion» pour les ondes ultrasonores.
Pour cela, on place un transducteur d'ultrasons considéré comme source ponctuelle dans le foyer d'un miroir concave, de sorte qu'une onde ultrasonore plane soit produite.

L'onde plane rencontre une surface plane avec un angle d'incidence á et y est réfléchie.
L'intensité réfléchie est mesurée sous différents angles avec un second transducteur.
La direction pour laquelle l'intensité est maximum est appelée angle de réflexion â.

Équipement comprenant :
1 416 002 Émetteur d'ultrasons
1 416 003 Récepteur d'ultrasons
1 416 014 Générateur 40 kHz
1 416 015 Amplificateur CA

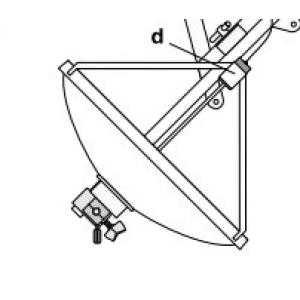

1 389 242 Miroir concave acoustique
1 416 020 Support de détecteur pour miroir concave
1 575 302 Oscilloscope 30 MHz, numérique, PT1265
1 575 24 Câble blindé, BNC/4 mm
2 460 310 Banc d'optique, profil S1, 1 m
1 460 3151 Socle articulé avec échelle de lecture et noix
2 460 3113 Cavalier avec noix 105/65
1 587 66 Plaque réfléchissante
1 300 40 Tige 10 cm, 12 mm Ø
1 301 27 Tige 50 cm, 10 mm Ø
1 300 41 Tige 25 cm, 12 mm Ø
1 666 615 Noix universelle
1 361 051 Nivelle sphérique, 14 mm Ø
1 311 78 Mètre ruban 2 m
