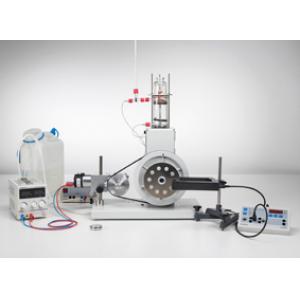

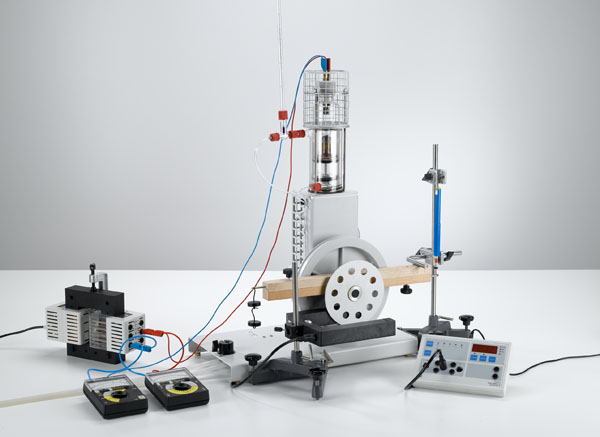

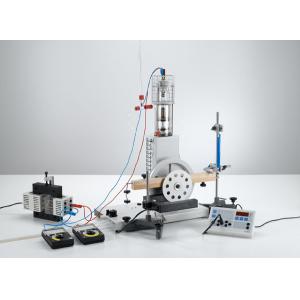

Au cours de l´ expé rience P2.6.2.4, on trace le diagramme pV du moteur à air chaud en tant que moteur thermique à l´ aide de l'interface CASSY : un capteur de pression mesure la pression p dans le cylindre en fonction du temps t et un capteur de dé placement enregistre la position s du piston moteur à partir de laquelle le volume V enfermé est calculé .



Les donné es mesuré es sont directement repré senté es sur l´é cran dans un diagramme pV .

Pour une exploitation ulté rieure, on calcule le travail mé canique



W = -\u8747?p dV



ré alisé sous forme de frottements par le piston à chaque cycle, puis on en dé duit la puissance mé canique



P = W f

f : vitesse de rotation à vide



que l´ on reporte ensuite dans un diagramme en fonction de la vitesse de rotation à vide.



É quipement comprenant :

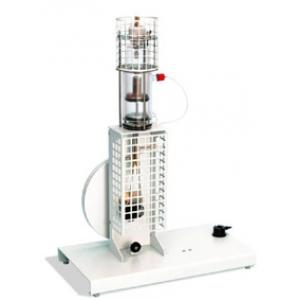

1 388 182 Moteur à air chaud

1 562 11 Noyau en U avec joug

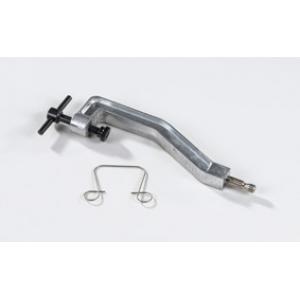

1 562 121 Agrafe d'assemblage avec pince à ressort

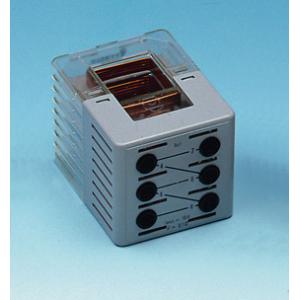

1 562 21 Bobine secteur à 500 spires

1 562 18 Bobine trè s basse tension, 50 spires

1 524 013 Sensor-CASSY 2

1 524 220 CASSY Lab 2

1 524 082 Capteur de rotation S

1 524 064 Capteur de pression S, ± 2 000 hPa

1 309 48 Fil de pê che

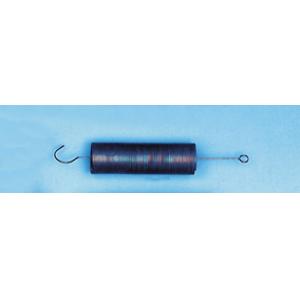

1 352 08 Ressort à boudin 25 N/m

2 501 33 Câ ble d'expé rimentation 32 A, 100 cm, noir

1 En complé ment : PC avec Windows XP/Vista/7/8/10 (x86 ou x64)

1 388 181 * Pompe submersible

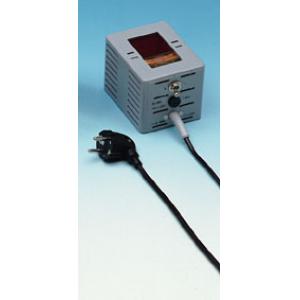

1 521 231 * Transformateur variable TBT 3/6/9/12 V

2 667 194 * Tuyau silicone 7 mm Ø , 1 m

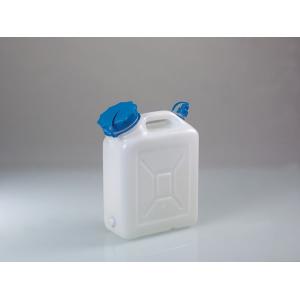

1 604 3131 * Bidon à col large 10 l

1 520 8105 * Expé rience virtuelle : Diagramme pV du moteur à air chaud



Les articles marqué s d'un * ne sont pas obligatoires, mais sont recommandé s pour la ré alisation de l'expé rience.
