Dans l'expérience P4.1.6.4, un multivibrateur astable constitué de deux transistors bipolaires est monté et les influences des composants sur la fréquence ainsi que sur le rapport cyclique des vibrations sont étudiés.

Équipement comprenant :
3 576 81 Plaque à réseau prise de sécurité , 20/10
2 578 76 Transistor BC 140, NPN, ém. bas, STE 4/50
2 577 46 Résistance 1,5 kohm, STE 2/19
2 577 58 Résistance 15 kohms, STE 2/19
1 578 41 Condensateur électrolytique 220 µF, bipolaire, STE 2/19

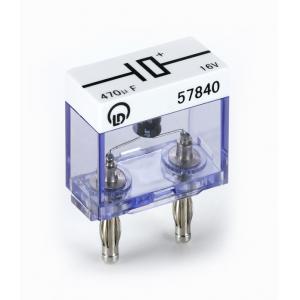

1 578 40 Condensateur électrolytique 470 µF, STE 2/19
1 578 13 Condensateur 0,22 µF, STE 2/19
1 578 33 Condensateur 0,47 µF, STE 2/19
2 578 51 Diode 1N4007, STE 2/19
2 579 06 Douille pour lampe, en haut, STE 2/19
1 505 191 Ampoules 15 V/2 W, E10, jeu de 5
1 501 48 Cavalier STE 2/19, jeu de 10
1 521 488 Alimentation électrique AC/DC 0...12 V/3 A
1 575 302 Oscilloscope 30 MHz, numérique, PT1265
2 575 24 Câble blindé, BNC/4 mm
1 500 621 Câble de connexion de sécurité 50 cm, rouge
1 500 622 Câble de connexion de sécurité 50 cm, bleu
1 500 624 Câble de connexion de sécurité 50 cm, noir
