Lutilisation dun amplificateur opérationnel comme différentiateur ou intégrateur fait lobjet de l'expérience P4.2.2.5.
On connecte pour cela lentrée ou la branche de retour de lamplificateur opérationnel à un condensateur.
Les signaux de sortie du différentiateur sont proportionnels à la dérivée des signaux dentrée.
Les signaux de sortie de lintégrateur sont quant à eux proportionnels à lintégrale des signaux dentrée.
Équipement comprenant :
2 576 81 Plaque à réseau prise de sécurité , 20/10
1 578 85 Amplificateur opérationnel LM 741, STE 4/50

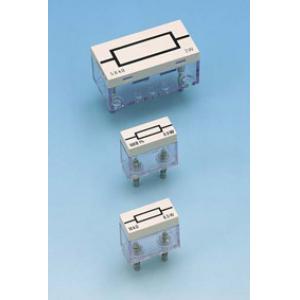

1 577 44 Résistance 1 kOhm, STE 2/19
1 577 52 Résistance 4,7 kOhms, STE 2/19
1 577 56 Résistance 10 kOhms, STE 2/19
1 577 68 Résistance 100 kohms, STE 2/19
1 577 76 Résistance 1 Mohm, STE 2/19

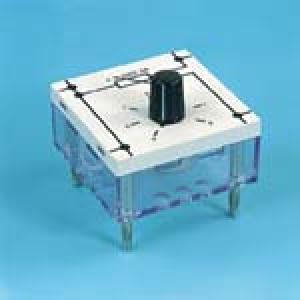

1 577 96 Potentiomètre 100 kohms, STE 4/50
1 578 15 Condensateur 1 µF, STE 2/19
1 578 16 Condensateur 4,7 µF, STE 2/19
1 578 26 Condensateur 2,2 nF, STE 2/19

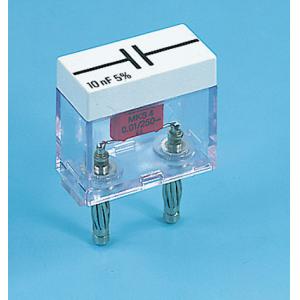

1 578 28 Condensateur 10 nF, STE 2/19
1 578 76 Transistor BC 140, NPN, ém. bas, STE 4/50
1 501 48 Cavalier STE 2/19, jeu de 10
1 522 621 Générateur de fonctions S 12
1 521 536 Alimentation CC 2 x 0...16 V/2 x 0...5 A
1 575 302 Oscilloscope 30 MHz, numérique, PT1265
2 575 24 Câble blindé, BNC/4 mm
1 500 98 Douilles d'adaptation de sécurité, noires (6)
2 500 614 Câble de connexion de sécurité 25 cm, noir
2 500 621 Câble de connexion de sécurité 50 cm, rouge
2 500 622 Câble de connexion de sécurité 50 cm, bleu
1 500 624 Câble de connexion de sécurité 50 cm, noir
