Dans l'expérience P5.8.6.2, il s'agit de réaliser un laser Nd:YAG pompé par une diode laser.
Dans un premier temps, on caractérise la diode laser de pompage.
Ensuite, on procède à l'analyse spectrale et temporaire du processus de pompage optique et de la fluorescence (émission spontanée) par modulation et variation de la longueur d'onde du laser pompe menant aux coefficients d'Einstein.
La troisième étape consiste à mettre le laser en service en rajoutant le deuxième miroir de la cavité.
On détermine le seuil et l'efficacité du laser et on met en évidence le phénomène d'oscillations de relaxation appelé « spiking » en modulant la diode laser de pompage.
Le critère de stabilité peut être vérifié en modifiant la longueur de la cavité laser.
Équipement comprenant :

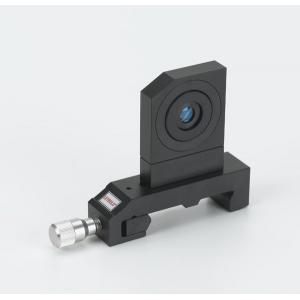

1 474 1032 Objectif de collimation, asphérique
1 474 104 Objectif de focalisation, f = 60 mm

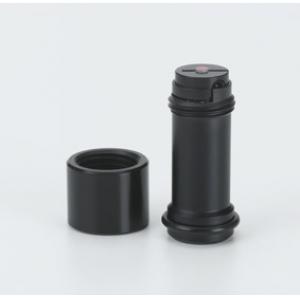

1 474 5310 Barreau de Nd:AG 1064 nm avec monture

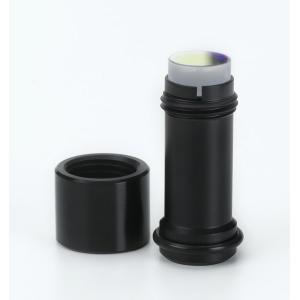

1 474 5311 Miroir laser SHG 100, dans monture
1 474 113 Support ajustable pour miroir laser, gauche
1 474 114 Support ajustable pour miroir laser, droite

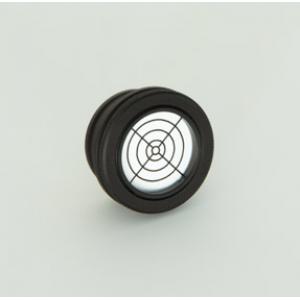

1 474 5453 Réticule de visée, C25

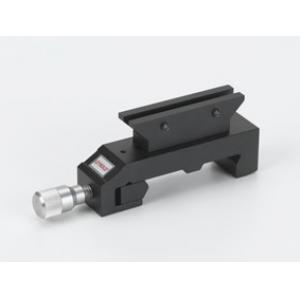

1 474 107 Support de plaques filtrantes

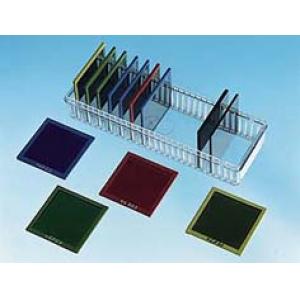

1 468 74 Filtre pour infrarouges
1 474 4025 Carte de conversion infrarouge 800 - 1400 nm
1 474 306 Boîtier de raccordement pour photodétecteur
1 474 108 Photodétecteur Si, PS/2
1 474 5464 Oscilloscope à mémoire numérique, 100 MHz, à deux canaux
2 501 06 Câble HF, BNC-BNC, 1,5 m

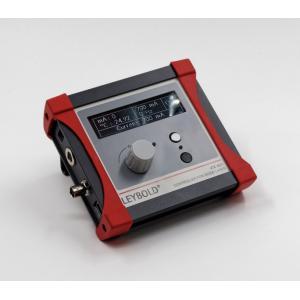

1 474 3021 Appareil de commande pour laser à

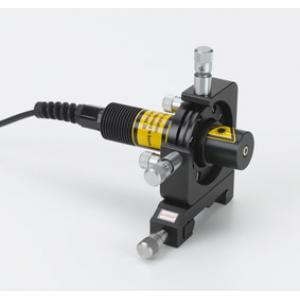

1 474 102 Laser à diode dans support ajustable
1 474 5442 Rail profilé 500 mm
1 474 122 Kit de nettoyage, optique
1 671 9700 Ethanol, absolu, 250 ml [DANGER H225 H319]
1 474 251 Valise de transport et de rangement #01
1 474 7106 LIT-print: Laser à solide pompé par diodes (DPSSL), anglais
2 474 6111 * Lunettes de protection laser 808 et 1064 nm
Les articles marqués d'un * ne sont pas obligatoires, mais sont recommandés pour la réalisation de l'expérience.
