L'expérience P5.8.7.3 est consacrée à l'étude des fibres optiques en verre.
Dans cette expérience, on caractérise la puissance de sortie du laser à diode en fonction de la température et du courant d'injection.
On mesure aussi la répartition spatiale de l'intensité.
La partie pratique inclut la coupe et la préparation des fibres.
Des objectifs ajustables de microscope sont utilisés pour injecter la lumière du laser à diode dans la fibre.
On surveille l'efficacité de couplage avec le photodétecteur qui détecte la lumière sortant à l'extrémité de la fibre.
Il s'agit ensuite de mesurer la distribution de l'intensité de la lumière qui émerge à l'extrémité de la fibre et de déterminer l'ouverture numérique.
Par modulation du laser à diode à l'aide du dispositif commandé par microprocesseur qui est fourni, il est possible de mesurer le temps de propagation à l'intérieur de la fibre.
Les résultats obtenus permettent ensuite de calculer la longueur de la fibre ou la vitesse de la lumière.
Équipement comprenant :

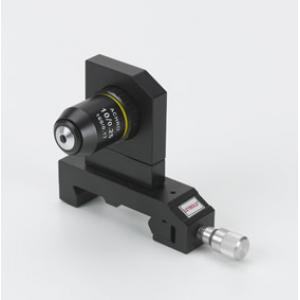

1 474 1036 Collimateur sur cavalier, microscopeLD

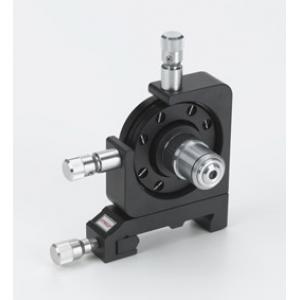

1 474 151 Coupleur d'entrée, support ajustable XYLD

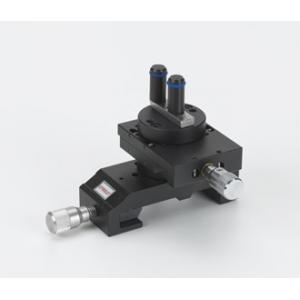

1 474 152 Porte-fibre avec plateau à déplacementLD

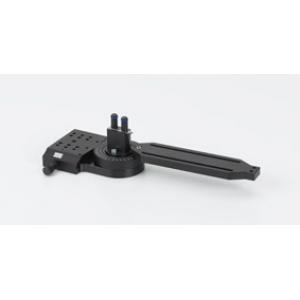

1 474 154 Porte-fibre sur plateau tournantLD

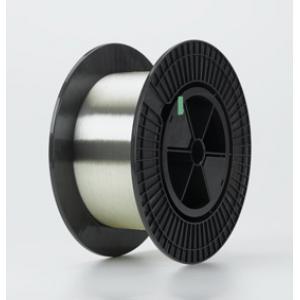

1 474 5227 Fibre optique multimode 1000 mLD

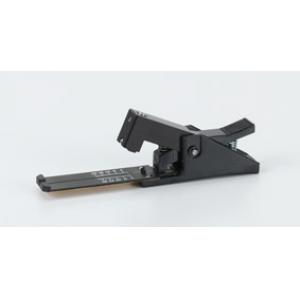

1 474 6420 Coupeur de fibreLD

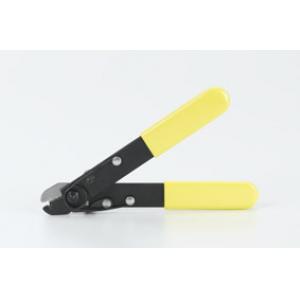

1 474 6421 Dénudeuse, réglableLD
1 474 4025 Carte de conversion infrarouge 800 - 1400 nmLD
1 474 306 Boîtier de raccordement pour photodétecteurLD

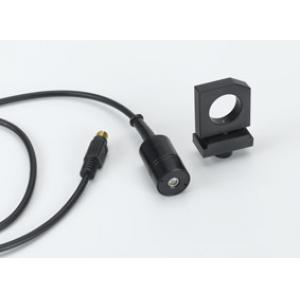

1 474 216 Photodétecteur Si PIN pour bras pivotant, C25LD
1 474 5464 Oscilloscope à mémoire numérique, 100 MHz, à deux canauxLD
2 501 06 Câble HF, BNC-BNC, 1,5 mLD
1 474 3021 Appareil de commande pour laser àLD

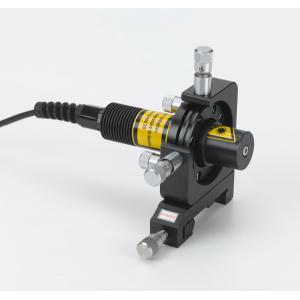

1 474 1022 Laser à diode dans support ajustableLD
1 474 5442 Rail profilé 500 mmLD
1 474 251 Valise de transport et de rangement #01LD
1 474 7119 LIT-print: Fibres optiques en verre, anglaisLD

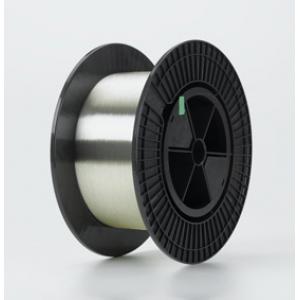

1 474 5226 * Fibre optique monomode 1000 mLD

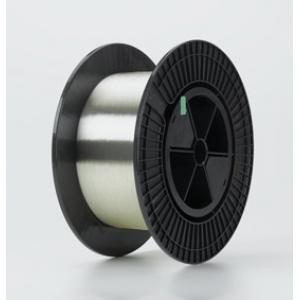

1 474 5295 * Fibre optique multimode 5000 mLD
2 474 6111 * Lunettes de protection laser 808 et 1064 nmLD
Les articles marqués d'un * ne sont pas obligatoires, mais sont recommandés pour la réalisation de l'expérience.
