P6.2.4.4 Expérience de Franck et Hertz avec le néon - Tracé et exploitation avec CASSY
Lexpérience de Franck et Hertz avec le néon est proposée en deux variantes, expériences P6.2.4.3 et P6.2.4.4, qui se différencient lune de lautre uniquement par le tracé et lexploitation des données mesurées.
Dans les deux variantes, les atomes de néon sont dans un tube en verre avec quatre électrodes: la cathode K, lélectrode de commande G1 en forme de grille, la grille daccélération G2 et lélectrode collectrice A.
Tout comme pour lexpérience de Franck et Hertz avec le mercure, on augmente continuellement la tension accélératrice U et on mesure le courant I des électrons sur le collecteur capables de surmonter la tension inverse entre G2 et A.
Le courant de collecteur est toujours minimal lorsque lénergie cinétique juste avant la grille G2 suffit tout juste à l'excitation par collision des atomes de néon et se remet à augmenter pour une tension accélératrice plus élevée.

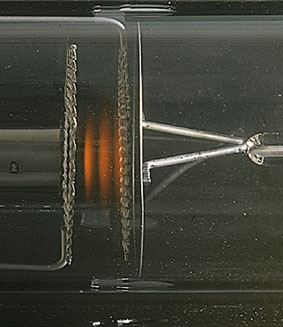

Entre les grilles G1 et G2, on observe des couches rougeâtres nettement séparées les unes des autres dont le nombre augmente au fur et à mesure que la tension augmente.
Il sagit de zones à forte densité dexcitation dans lesquelles les atomes excités émettent de la lumière spectrale.
Équipement comprenant :
1 555 870 Tube de Franck-Hertz au néon
1 555 871 Support pour tube de Franck-Hertz au néon
1 555 872 Câble de connexion FH-Ne, 6 pôles
1 555 880 Alimentation Franck-Hertz
1 524 013 Sensor-CASSY 2
1 524 220 CASSY Lab 2
2 500 441 Câble de connexion 19 A, 100 cm, rouge
2 500 442 Câble de connexion 19 A, 100 cm, bleu
1 En complément : PC avec Windows XP/Vista/7/8/10 (x86 ou x64)
