Dans les expériences P7.2.2.1 et P7.2.2.2, on mesure la valeur de la résistance en fonction de la température dans un montage en pont de Wheatstone.
On utilise l'interface CASSY pour enregistrer et afficher les courbes.

Pour la résistance en métal précieux, on confirme la relation suivante avec une bonne précision dans le domaine de température étudié :

R = Rè x T/è
è = 240 K : Température de Debye du platine

Pour le semi-conducteur, lexploitation donne une dépendance de la forme

R - e
k = 1,38 x 10²³ J/K : constante de Boltzmann

pour l'intervalle de bandes ÄE = 0,5 eV.

Équipement comprenant :

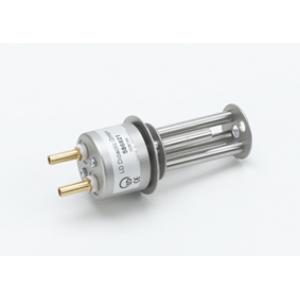

1 586 821 Résistance à semi-conducteur 5 kÙ
1 555 81 Four électrique tubulaire, 230 V
1 524 013 Sensor-CASSY 2
1 524 220 CASSY Lab 2
1 524 0673 Connecteur adaptateur NiCr-Ni S, type K
1 529 676 Sonde de température NiCr-Ni, 1,5 mm, type K
1 524 031 Adaptateur source de courant
1 502 061 Boîte de jonction de sécurité avec mise à la terre
1 500 614 Câble de connexion de sécurité 25 cm, noir
1 500 621 Câble de connexion de sécurité 50 cm, rouge
1 500 622 Câble de connexion de sécurité 50 cm, bleu
1 En complément : PC avec Windows XP/Vista/7/8/10 (x86 ou x64)
