Ref: P7.3.2.1
P7.3.2.1 Tracé de la courbe de première aimantation et d´hystérésis
d'une substance ferromagnétique et fer
Dans lexpérience P7.3.2.1, un courant I1 augmentant (ou diminuant) linéairement avec le temps, génère lintensité de champ magnétique
H = N1/L · l1
L : longueur effective du noyau de fer
N1 : nombre de spires de la bobine primaire
dans la bobine primaire dun transformateur.
On obtient linduction magnétique B correspondante en intégrant la tension U2 qui est induite dans la bobine secondaire du transformateur.
B = 1/N2·A · · dt
A : section transversale du noyau de fer
N2 : nombre de spires de la bobine secondaire
On utilise l'interface CASSY pour commander le courant et enregistrer les valeurs.

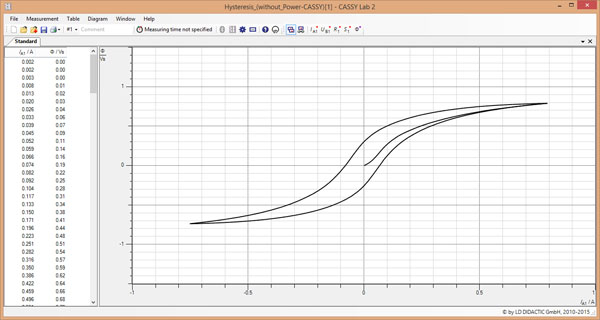

On détermine la perméabilité relative ìr sur la courbe daimantation initiale et sur le cycle dhystérésis en fonction de lintensité de champ magnétique H.
Équipement comprenant :
1 562 11 Noyau en U avec joug

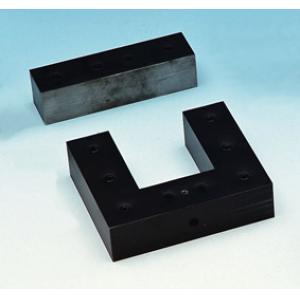

1 562 115 Noyau de fer en U avec joug
1 562 121 Agrafe d'assemblage avec pince à ressort
2 562 14 Bobine à 500 spires
1 522 621 Générateur de fonctions S 12
1 524 013 Sensor-CASSY 2
1 524 220 CASSY Lab 2
1 577 20 Résistance 10 ohms, STE 2/19
1 576 81 Plaque à réseau prise de sécurité , 20/10
1 500 624 Câble de connexion de sécurité 50 cm, noir
7 500 644 Câble de connexion de sécurité, 100 cm, noir
1 En complément : PC avec Windows XP/Vista/7/8/10 (x86 ou x64)
