La bobine crayon unitaire est une unité compacte constituée de la bobine et dune bougie dallumage.
Un côté de lenroulement secondaire est à la masse, lautre côté est directement branché à la bougie.
Il nest ainsi plus possible de connecter un capteur de tension capacitif à la ligne dalimentation de la bougie.
La plaque denseignement « Système dallumage à bobines crayons unitaires » est donc dotée de deux sorties de mesure afin de pouvoir enregistrer loscillogramme secondaire.
Les composants clés constituent ici le système dallumage simple étincelle ainsi que les bobines crayon.
Comme il manque le câble dallumage, aucun capteur de tension capacitif ne peut plus être branché au câble dalimentation de la bougie dallumage.
La plaque denseignement du système « Allumage par bobine crayon » est donc équipée de deux sorties de mesure afin de permettre le relevé de loscillogramme secondaire.
Équipement comprenant :

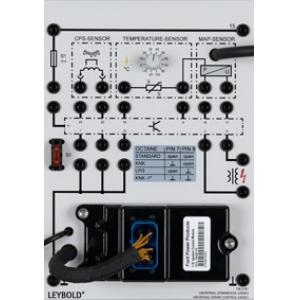

1 738 5161 Module d'allumage universel (UESC)
1 738 103 Commutateur d'allumage
1 738 032 Connexion de batterie avec circuit de protection

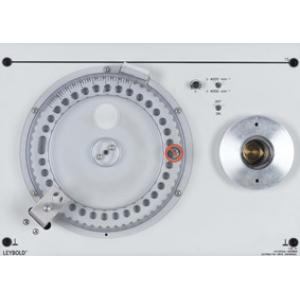

1 739 43 Entraînement universel du distributeur

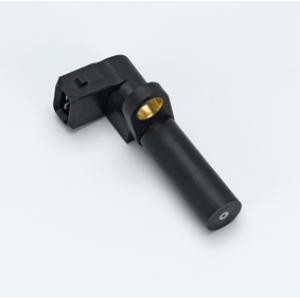

1 738 515 Capteur de position du vilebrequin

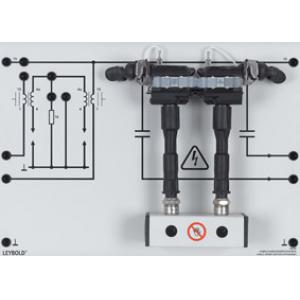

1 738 481 Système d'allumage à bobines crayons unitaires

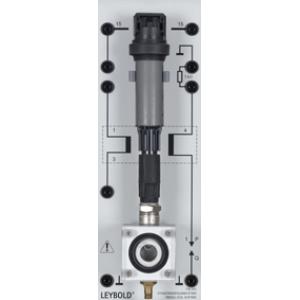

2 738 443 Système à bobine d'allumage crayon
4 579 06 Douille pour lampe, en haut, STE 2/19
2 590 83 Bobine à 500 spires STE 2/50
2 590 84 Bobine à 1000 spires STE 2/50
2 593 21 Noyau de transformateur, décomposable

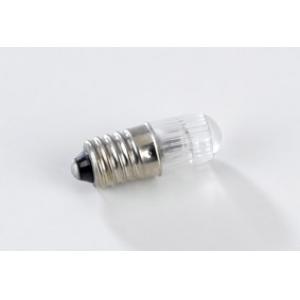

2 505 36 Ampoule à décharge
1 576 74 Plaque d'insertion DIN A4, STE
1 375 58 Pompe à vide manuelle
1 738 02 Alimentation automobile 13,8 V/36 A
Instruments de mesure
2 738 985 Multimètre d'atelier automobile
1 524 031 Adaptateur source de courant
1 524 0431 Adaptateur 30 A
1 524 076 Adaptateur automobile i
1 524 013SKFZ Sensor-CASSY 2 Starter, automobile

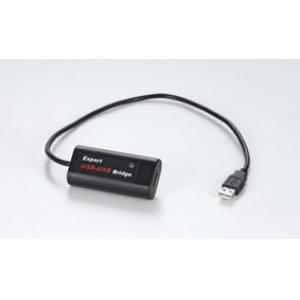

1 728 950 ** Isolateur d'interface USB/USB
1 738 989 Capteur de PMH d'atelier
1 738 986 Pince à induction
Accessoires
1 775 031EN LIT-print: Allumage par bobine jumo-statique (sans distributeur DIS) et par bobine crayon (EFS), anglais
2 500 59 Cavalier protégé, noirs, jeu de 10
1 500 592 Cavalier protégé avec prise, noirs, jeu de 10
1 738 9821 Câble de laboratoire de sécurité, jeu 51
1 500 596 Cavaliers avec reprise arrière de sécurité, STE, jeu de 10
1 501 48 Cavalier STE 2/19, jeu de 10
1 738 05 Cordons I, jeu
1 500 441 Câble de connexion 19 A, 100 cm, rouge
1 500 442 Câble de connexion 19 A, 100 cm, bleu
1 726 09 Cadre profilé T130, deux étages
Option(s) ou complément d'équipement (s) optionnel(s)
1 500 593 * Cavaliers de simulation d'erreurs, noirs, jeu de 10
1 738 01 * Boîte à câbles et connecteursLD
1 738 10 Commutateur d'allumage-démarrageLD
Les articles marqués d'un ** sont obligatoires.
Les articles marqués d'un * ne sont pas indispensables, mais nous les recommandons pour réaliser l'expérience.
