Ref: P1.8.7.3
P1.8.7.3 Vérification de l'équation de Bernoulli - Mesure avec le manomètre de précision
Le but des deux expériences P1.8.7.3 et P1.8.7.4 est de vérifier léquation de Bernoulli.
On mesure la différence entre pression totale et pression statique en fonction de la section en ayant rajouté une rampe réduisant continuellement la section du tunnel aérodynamique le long de la direction du courant.
En admettant que la loi de la continuité soit valable, la section A offre un moyen de mesurer la vitesse v du courant par
v = v0 · A0 / A
v0 : vitesse du courant pour une section A0
La relation
- 1/A²
découlant de léquation de Bernoulli est vérifiée.
Équipement comprenant :
1 373 12 Tunnel aérodynamique
1 373 041 Ventilateur aspirant/refoulant
1 373 13 Sonde manométrique de Prandtl
1 373 075 Chariot de mesure pour le tunnel aérodynamique
1 373 10 Manomètre de précision

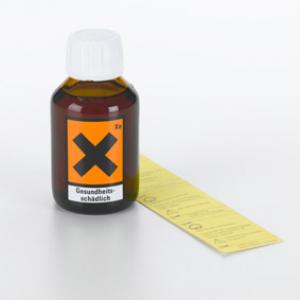

1 391 151 Liquide manométrique 100 ml [DANGER H304 H412]
On mesure la différence entre pression totale et pression statique en fonction de la section en ayant rajouté une rampe réduisant continuellement la section du tunnel aérodynamique le long de la direction du courant.
En admettant que la loi de la continuité soit valable, la section A offre un moyen de mesurer la vitesse v du courant par
v = v0 · A0 / A
v0 : vitesse du courant pour une section A0
La relation
- 1/A²
découlant de léquation de Bernoulli est vérifiée.
Équipement comprenant :
1 373 12 Tunnel aérodynamique
1 373 041 Ventilateur aspirant/refoulant
1 373 13 Sonde manométrique de Prandtl
1 373 075 Chariot de mesure pour le tunnel aérodynamique
1 373 10 Manomètre de précision
1 391 151 Liquide manométrique 100 ml [DANGER H304 H412]
