L'expérience P4.2.2.1 montre que lamplificateur opérationnel non câblé sur module pour une différence de tension infiniment petite aux entrées.
Il produit un signal de sortie maximum dont le signe de polarité dépend du signe de polarité de la différence de tension à lentrée.

Équipement comprenant :
3 576 81 Plaque à réseau prise de sécurité , 20/10
1 578 85 Amplificateur opérationnel LM 741, STE 4/50

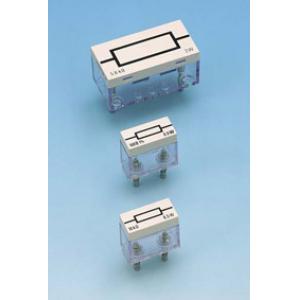

1 577 56 Résistance 10 kOhms, STE 2/19
2 577 61 Résistance 33 kohms, STE 2/19
1 577 62 Résistance 39 kohms, STE 2/19
1 577 68 Résistance 100 kohms, STE 2/19
1 577 74 Résistance 470 kohms, STE 2/19
2 577 96 Potentiomètre 100 kohms, STE 4/50
2 578 26 Condensateur 2,2 nF, STE 2/19
1 578 28 Condensateur 10 nF, STE 2/19
1 578 51 Diode 1N4007, STE 2/19
1 501 48 Cavalier STE 2/19, jeu de 10
1 522 621 Générateur de fonctions S 12
1 521 536 Alimentation CC 2 x 0...16 V/2 x 0...5 A
1 575 302 Oscilloscope 30 MHz, numérique, PT1265
2 575 24 Câble blindé, BNC/4 mm
1 500 98 Douilles d'adaptation de sécurité, noires (6)
3 500 614 Câble de connexion de sécurité 25 cm, noir
2 500 621 Câble de connexion de sécurité 50 cm, rouge
2 500 622 Câble de connexion de sécurité 50 cm, bleu
1 500 624 Câble de connexion de sécurité 50 cm, noir
