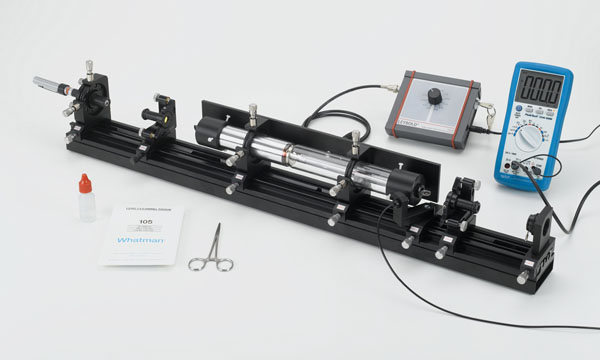

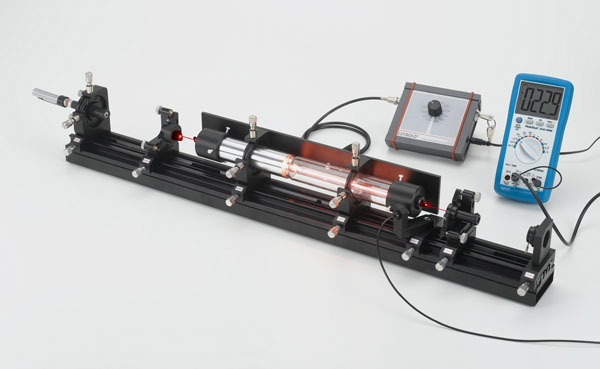

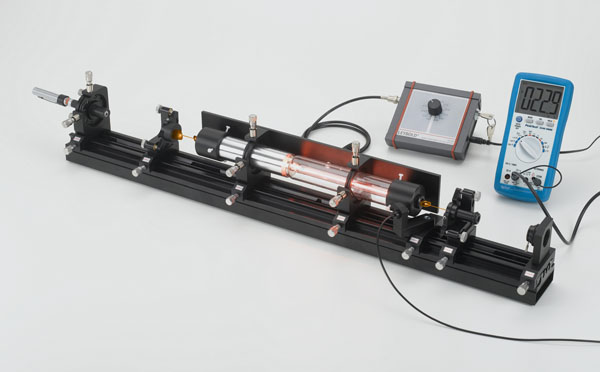

L'expérience P5.8.5.5 consiste à réaliser un laser hélium-néon constitué des éléments de base.
La cavité en configuration ouverte permet de modifier les paramètres pour mesurer le profil du faisceau pour différentes configurations et distances des miroirs de la cavité.
Le tube laser est muni de chaque côté d'une fenêtre à incidence de Brewster qui permet d'étudier la polarisation et les pertes.
L'insertion optionnelle d'un prisme de Littrow permet la sélection de longueurs d'onde autres que la raie laser principale à 632 nm, notamment la raie orange à 611 nm.
La possibilité d'ajuster les raies est mise en évidence moyennant le cristal bíréfringent optionnel.
On utilise un étalon pour obtenir le fonctionnement monomode du laser hélium-néon.
Équipement comprenant :
1 474 5242 Miroir laser OC 632, plan, monture M16

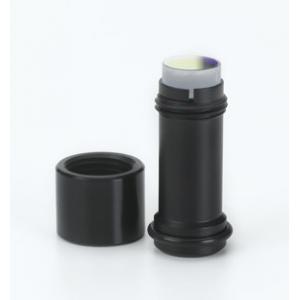

1 474 5243 Miroir laser VIS 700, monture M16

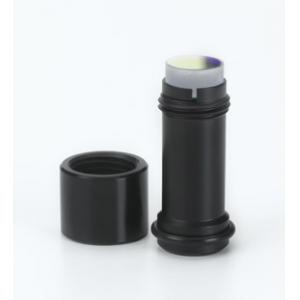

1 474 5244 Miroir laser VIS 1000, monture M16

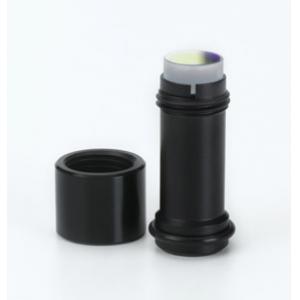

1 474 5246 Miroir laser, plan, monture M16
1 474 113 Support ajustable pour miroir laser, gauche
1 474 114 Support ajustable pour miroir laser, droite

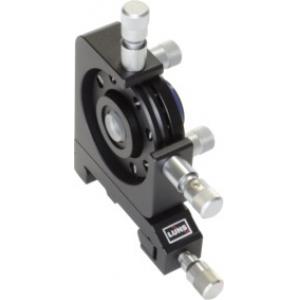

1 474 141 Étalon monomode, support d'ajustage
1 474 137 Diaphragme à iris, réglable

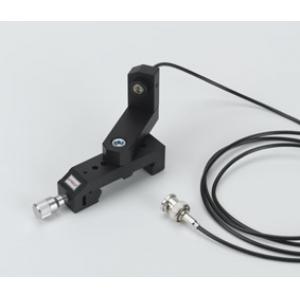

1 474 1082 Photodétecteur Si sur bras pivotant
1 531 183 Multimètre numérique 3340
1 575 24 Câble blindé, BNC/4 mm
1 501 10 Raccord droit BNC
1 474 303 Alimentation haute tension pour laser HeNe, réglable

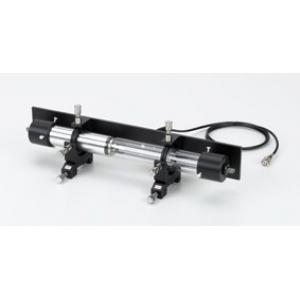

1 474 127 Tube laser à réglage fin XY

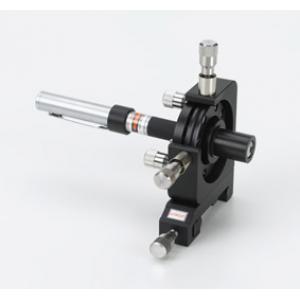

1 474 5422 Laser pilote 532 nm (vert)
1 474 5445 Rail profilé 1000 mm, base renforcée
1 474 122 Kit de nettoyage, optique
1 671 9700 Ethanol, absolu, 250 ml [DANGER H225 H319]
2 474 251 Valise de transport et de rangement #01
1 474 7104 LIT-print: Laser HeNe, anglais

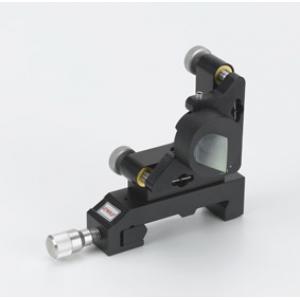

1 474 126 * Prisme de Littrow dans support ajustable

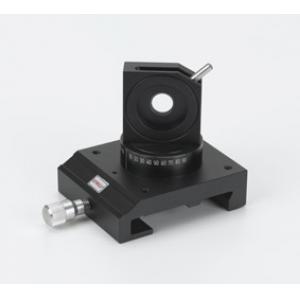

1 474 142 * Filtre biréfringent

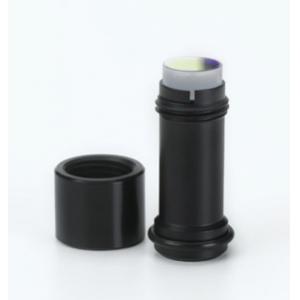

2 474 5245 * Miroir laser IR 713, monture M16
1 474 4025 * Carte de conversion infrarouge 800 - 1400 nm
2 471 828 * Lunettes de réglage pour laser He-Ne
Les articles marqués d'un * ne sont pas obligatoires, mais sont recommandés pour la réalisation de l'expérience.
