La vélocimétrie laser Doppler est une technique qui permet de mesurer la vitesse sans contact en un point d'un écoulement (fluide, gaz).
L'expérience P5.8.8.4 consiste à réaliser un vélocimètre ou anémomètre laser Doppler.
Des gouttelettes d'eau dans le volume de mesure sont éclairées par la lumière d'un laser.
La lumière diffusée est décalée en fréquence par l'effet Doppler.
Le décalage en fréquence est déterminé puis converti en vitesse des particules ou vitesse d'écoulement.
Les gouttelettes d'eau sont trop fines pour adhérer aux surfaces avoisinantes, elles vont juste s'évaporer ou rebondir à cause de la tension superficielle.
Équipement comprenant :
2 474 104 Objectif de focalisation, f = 60 mm
1 474 107 Support de plaques filtrantes

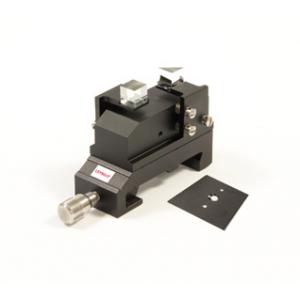

1 474 187 Séparateur de faisceau VLD

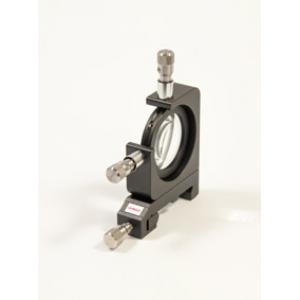

1 474 1876 Déviation du faisceau et focalisation VLD
1 474 188 Buse de diffusion de brume sur cavalier

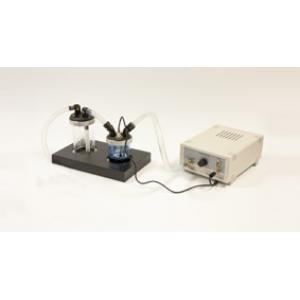

1 474 315 Nébuliseur, ultrasons
1 474 194 Support pour fibre ST, C25

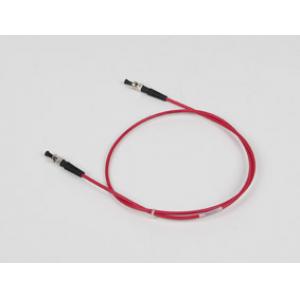

1 474 5350 Câble patch, connecteurs ST-ST, 600 µm

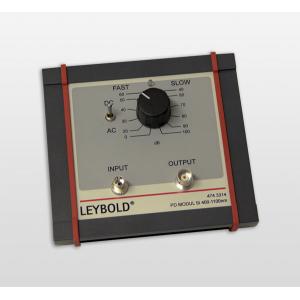

1 474 3314 Photodétecteur 400...1100 nm
1 474 5464 Oscilloscope à mémoire numérique, 100 MHz, à deux canaux
1 501 06 Câble HF, BNC-BNC, 1,5 m
1 501 061 Câble HF, BNC-Mini BNC, 1,5 m

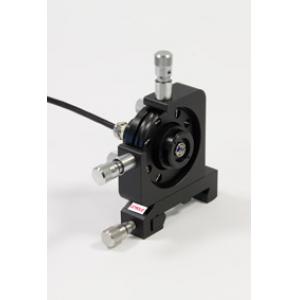

1 474 128 Module laser à diode
1 474 5442 Rail profilé 500 mm
1 474 209 Plaque de maintien C25, avec cavalier
2 474 251 Valise de transport et de rangement #01
1 474 7115 LIT-print: Anémomètre laser à effet Doppler, anglais
2 471 828 * Lunettes de réglage pour laser He-Ne
Les articles marqués d'un * ne sont pas obligatoires, mais sont recommandés pour la réalisation de l'expérience.
L'expérience P5.8.8.4 consiste à réaliser un vélocimètre ou anémomètre laser Doppler.
Des gouttelettes d'eau dans le volume de mesure sont éclairées par la lumière d'un laser.
La lumière diffusée est décalée en fréquence par l'effet Doppler.
Le décalage en fréquence est déterminé puis converti en vitesse des particules ou vitesse d'écoulement.
Les gouttelettes d'eau sont trop fines pour adhérer aux surfaces avoisinantes, elles vont juste s'évaporer ou rebondir à cause de la tension superficielle.
Équipement comprenant :
2 474 104 Objectif de focalisation, f = 60 mm
1 474 107 Support de plaques filtrantes
1 474 187 Séparateur de faisceau VLD
1 474 1876 Déviation du faisceau et focalisation VLD
1 474 188 Buse de diffusion de brume sur cavalier
1 474 315 Nébuliseur, ultrasons
1 474 194 Support pour fibre ST, C25
1 474 5350 Câble patch, connecteurs ST-ST, 600 µm
1 474 3314 Photodétecteur 400...1100 nm
1 474 5464 Oscilloscope à mémoire numérique, 100 MHz, à deux canaux
1 501 06 Câble HF, BNC-BNC, 1,5 m
1 501 061 Câble HF, BNC-Mini BNC, 1,5 m
1 474 128 Module laser à diode
1 474 5442 Rail profilé 500 mm
1 474 209 Plaque de maintien C25, avec cavalier
2 474 251 Valise de transport et de rangement #01
1 474 7115 LIT-print: Anémomètre laser à effet Doppler, anglais
2 471 828 * Lunettes de réglage pour laser He-Ne
Les articles marqués d'un * ne sont pas obligatoires, mais sont recommandés pour la réalisation de l'expérience.
