Ref: P6.1.4.2
P6.1.4.2 Détermination de la constante de Planck - Décomposition de la longueur d'onde
avec un prisme à vision directe sur le banc d'optique
Pour l'expérience P6.1.4.2, on choisit un montage ouvert sur le banc optique.
La décomposition de la longueur donde est effectuée avec un prisme à vision directe.
A chaque fois, la lumière rencontre précisément une raie spectrale à la cathode de la cellule photoélectrique.
Un condensateur est branché entre lanode et la cathode de la cellule photoélectrique.
Il est chargé par le courant anodique et produit ainsi une tension inverse U.
Dès que la tension inverse a atteint la valeur U0, le courant anodique est nul et la charge du condensateur prend fin.
La mesure de U0 se fait sans courant à laide dun amplificateur électromètre.
Remarque : il est également possible en alternative de prélever la tension inverse U de la source de tension continue.
Pour la mesure sensible du courant anodique, il est alors conseillé dutiliser lamplificateur de mesure D (voir P6.1.4.4).
Équipement comprenant :
1 558 77 Cellule photo-électrique pour la détermination de h
1 558 791 Monture pour cellule photo-électrique
2 460 317 Banc d'optique, profil S1, 0,5 m

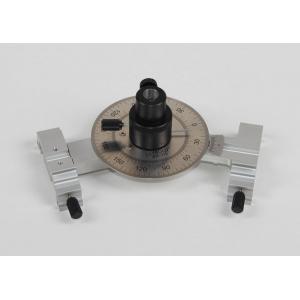

1 460 3151 Socle articulé avec échelle de lecture et noix
2 460 311 Cavalier avec noix 45/65
5 460 3112 Cavalier avec noix 75/65
1 460 02 Lentille dans monture, f = +50 mm
2 460 08 Lentille dans monture, f = +150 mm

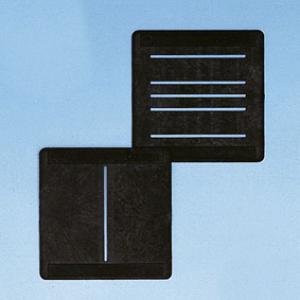

1 461 62 Diaphragmes à fentes, jeu de 2
1 460 22 Monture-support avec pinces à ressort
1 460 14 Fente réglable
1 466 05 Prisme à vision directe
1 466 04 Support pour prisme à vision directe
1 451 15 Lampe haute pression au mercure, dans boîtier
1 451 195 Alimentation pour lampe haute pression au mercure
1 532 14 Amplificateur électromètre
1 562 791 Adaptateur secteur 12 V CA

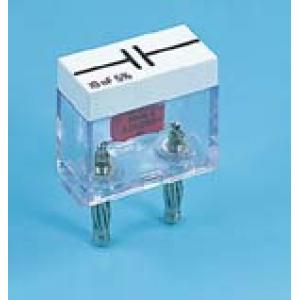

1 578 22 Condensateur 100 pF, STE 2/19
1 579 10 Bouton-poussoir (contacteur), STE 2/19
2 590 011 Fiche de fixation
1 531 120 Multimètre LDanalog 20
1 501 10 Raccord droit BNC
1 501 09 Adaptateur BNC/4 mm, unipolaire
1 340 89 Coupleur enfichable 4 mm
1 502 04 Multiprise
1 500 421 Câble de connexion 19 A, 50 cm, rouge
1 500 422 Câble de connexion 19 A, 50 cm, bleu
2 500 440 Câble d'expérimentation 19 A, 100 cm, jaune/vert
